公稱壓力PN(MPa) |
1.0 |
1.6 |
2.5 |
|
強度試驗(MPa) |
1.5 |
2.4 |
3.8 |
|
密封試驗(MPa) |
1.1 |
1.76 |
2.75 |
|
氣密封試驗(Bar) |
6 |
0.6 |
0.6 |
|
工作溫度 |
<80攝氏度 |
||
|
適用介質 |
水及物理、化學性質類似于水的介質 |
||
|

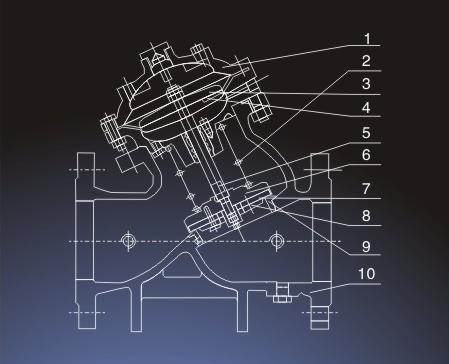

序號 |
零件名稱 |
材料 |
|
1 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|
2 |
彈簧 |
彈簧鋼、不繡鋼 |
|
3 |
膜片壓板 |
球墨鑄鐵 |
|
4 |
膜片 |
丁腈橡膠 |
|
5 |
閥桿 |
2Cr13 |
|
6 |
閥 |
球墨鑄鐵 |
|
7 |
密封墊 |
丁腈橡膠 |
|
8 |
密封里壓板 |
球墨鑄鐵 |
|
9 |
閥座 |
不繡鋼 |
|
10 |
閥體 |
灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|

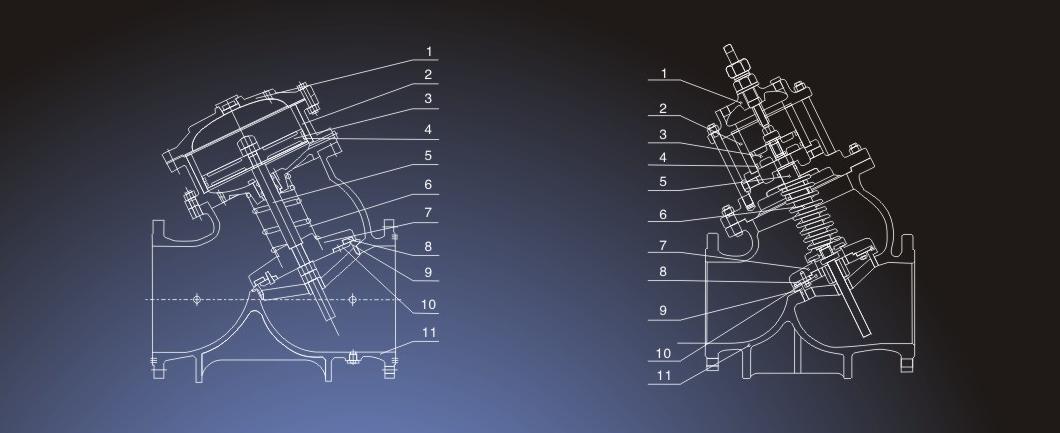

序號 |
零件名稱 |
材料 |
|
1 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、碳鋼、不繡鋼 |
|
2 |
缸套 |
不鎊鋼 |
|
3 |
活塞 |
球墨鑄鐵 |
|
4 |
密封圈 |
丁腈橡膠 |
|
5 |
閥桿 |
2Cr13 |
|
6 |
彈簧 |
彈簧鋼、不繡鋼 |
|
7 |
閥盤 |
球墨鑄鐵 |
|
8 |
密封墊 |
丁腈橡膠 |
|
9 |
閥座 |
不繡鋼 |
|
10 |
密封壓板 |
球墨鑄鐵 |
|
11 |
閥體 |
灰鑄鐵、球墨鑄鐵、碳鋼 |
