◆執行標準|

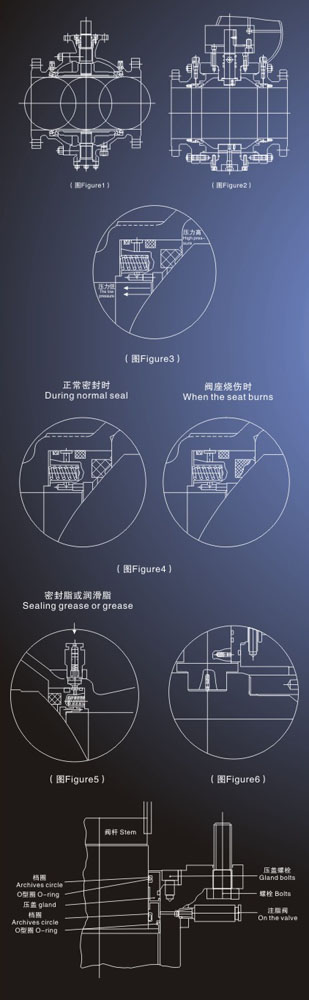

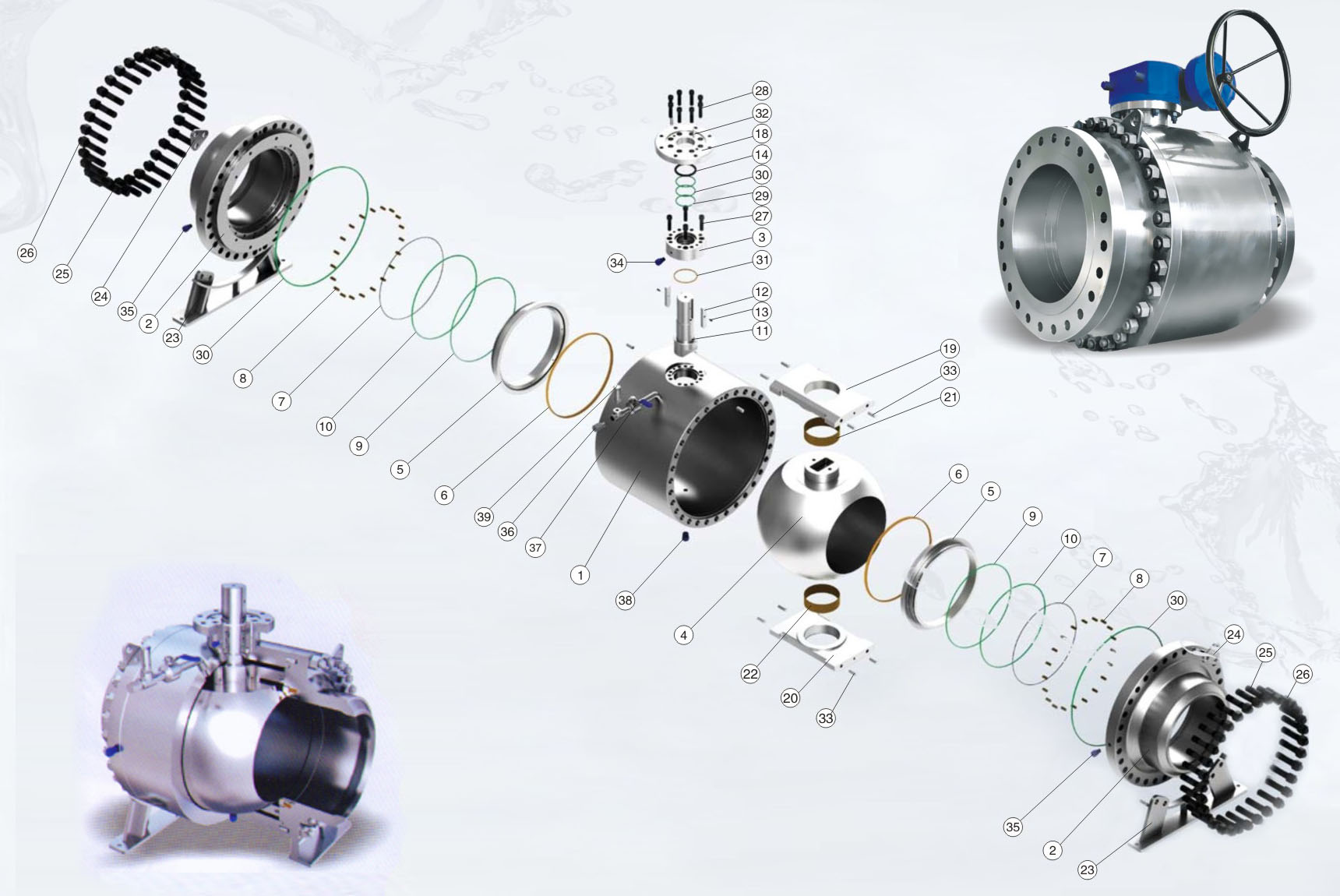

序號 |
零件名稱 |
序號 |
零件名稱 |
|
1 |
中體 |
22 |
襯套 |
|
2 |
左/右體 |
23 |
支撐座 |
|
3 |
闊蓋 |
24 |
吊耳 |
|
4 |
球體 |
25 |
螺柱 |
|
5 |
閥座 |
26 |
螺母 |
|
6 |
密封圈 |
27 |
螺釘 |
|
7 |
防火墊 |
28 |
螺釘 |
|
8 |
彈簧 |
29 |
O型圈 |
|
9 |
0型圈 |
30 |
型圈 |
|
10 |
0型圈2 |
31 |
止推墊 |
|
11 |
上閥桿 |
32 |
銷Pin |
|
12 |
鍵 |
33 |
銷Pin |
|
13 |
螺釘 |
34 |
注脂閥 |
|
14 |
填料 |
35 |
注脂閥 |
|
18 |
連接盤 |
36 |
放空閥 |
|
19 |
支撐板(上) |
37 |
隔離閥 |
|
20 |
支攛板(下) |
38 |
排污閥 |
|
21 |
襯套 |
39 |
泄放閥 |
◆固定球閥轉矩參數
|
公稱通徑/閥門轉矩 /壓力等級 |
CLass150 |
Class300 |
Class600 |
CIass600 |
Class1500 |
|
2 |
49 |
86 |
146 |
207 |
327 |
|
3 |
60 |
109 |
190 |
270 |
431 |
|
4 |
151 |
268 |
459 |
649 |
1032 |
|
6 |
304 |
540 |
907 |
1274 |
2011 |
|
8 |
1018 |
1604 |
2557 |
3511 |
5424 |
|
10 |
1083 |
1829 |
3044 |
4258 |
6694 |
|
12 |
1559 |
2601 |
4297 |
5993 |
9396 |
|
14 |
2423 |
4243 |
7203 |
10163 |
16103 |
|
16 |
3016 |
5348 |
9141 |
12934 |
20546 |
|
18 |
4571 |
7970 |
13499 |
19028 |
30123 |
|
20 |
6011 |
10570 |
17986 |
25401 |
40282 |
|
22 |
6933 |
12141 |
20610 |
29079 |
46074 |
|
24 |
9712 |
17239 |
29481 |
41723 |
66290 |
|
26 |
11950 |
20341 |
33987 |
47634 |
- |
|
28 |
14513 |
25609 |
42238 |
59407 |
- |
|
公稱通徑/壓力等級/閥門轉矩 |
Class150 |
Class300 |
Class600 |
Class600 |
Class1500 25MPa |
|
30 |
17986 |
31628 |
53814 |
76000 |
- |
|
32 |
21346 |
37536 |
63866 |
90197 |
- |
|
34 |
25360 |
43012 |
71720 |
100429 |
- |
|
36 |
33174 |
56336 |
94005 |
131674 |
- |
|
40 |
42912 |
72947 |
121794 |
- |
- |
|
42 |
50757 |
86419 |
144418 |
- |
- |
|
48 |
66934 |
113942 |
190394 |
- |
- |
注：1、表中轉矩是最大壓差下不包含安體系數，Class150~600閥座密封按PTFE、Class900~1500閥座密封按尼龍設計，當客戶提供實際 工況壓差時，可根據實際工況下提供轉矩。
2、 在選用驅動裝時應該考慮不小于1.3-1.5倍的安全系數。
3、 由于介件性質，內件及開關頻率的不同，可能需要考慮額外轉矩要求。
♦訂貨須知
1、 閥門規格（全通徑、縮徑）及產品型號；
2、 閥門的壓力等級（公制用公稱壓力PN表示，英美制用磅級表示，日本制用K級表示1 ;
3、 介質成份（是否含腐蝕性，有無纖維，顆粒介質> ;
4、 溫度范圍3)
5、 安裝場地（露天或室內};
6、 環境溫度
7、 使用目的（開-關，緊急切斷，調節）；
8、 法蘭端連接尺寸及其密封面形式執行標準；
9、 對焊端連接尺寸執行標準；
10、 閥門結構長度執行標準；
11、 閥門驅動方式：手柄、蝸輪-蝸桿傳動、氣動{國產、國外）、電動（國產、國外）、氣液聯動、電液聯動。
